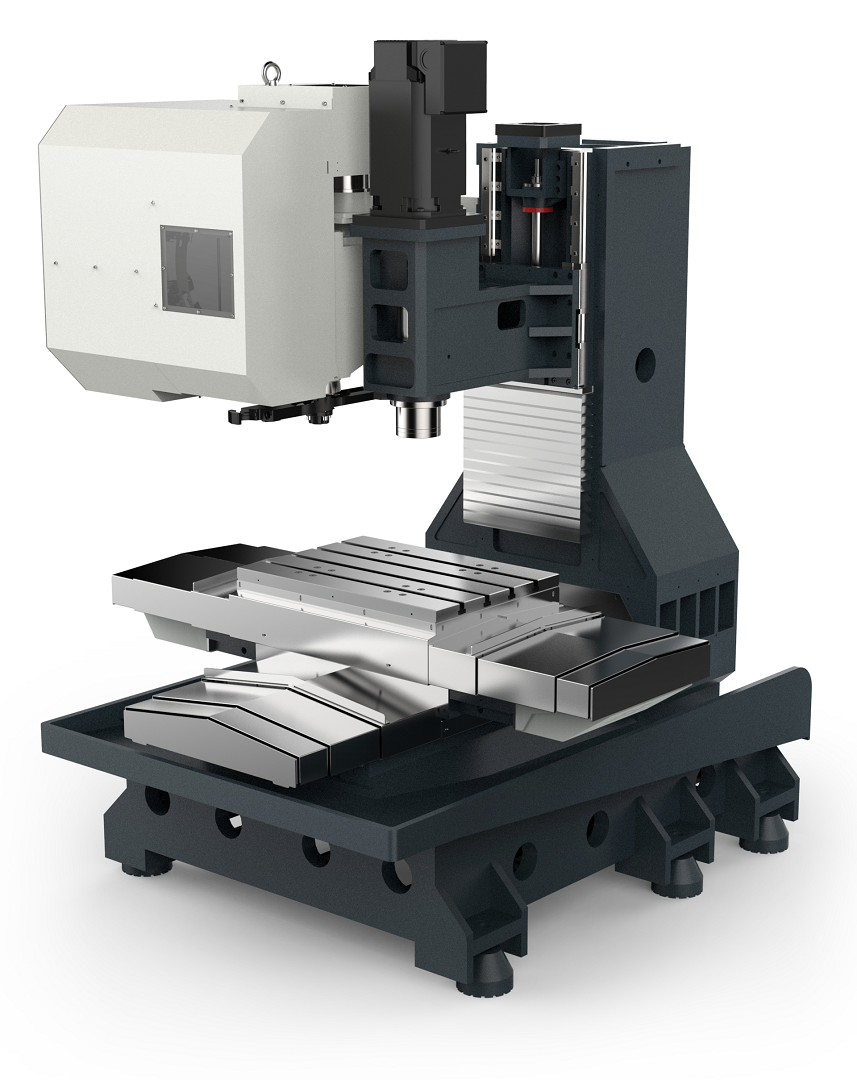

三線軌立式加工中心（簡稱“三線軌立加”）作為高精度數控機床，廣泛應用于航空航天、汽車制造等領域。其防護與安全系統是保障設備穩定運行、延長使用壽命的核心模塊，但因環境、操作或維護不當導致的故障頻發。接下來華亞數控小編就從故障現象、排查邏輯、修復方案三方面提供系統性指南，助力企業高效解決設備隱患。
一、常見故障類型與成因分析
防護系統失效
- 導軌防護罩卡滯：長期暴露于切削液、金屬碎屑環境，導致防護罩軌道積垢或變形。例如，某汽車零部件企業因未定期清理導軌，防護罩因異物卡入引發主軸碰撞事故，維修成本超5萬元。
- 密封條老化：高溫或化學腐蝕加速密封條脆化，導致切削液滲入導軌系統，引發潤滑失效。據行業統計，此類故障占比達32%。
安全系統誤報
- 傳感器靈敏度異常：光電傳感器受油污遮擋或位置偏移，觸發急停功能。某模具廠因傳感器校準偏差，導致設備頻繁停機，生產效率下降40%。
- 安全門互鎖失效：門鎖開關接觸不良或線路老化，可能引發誤啟動風險。
二、深度排查四步法
環境預檢
- 確認設備運行環境溫度（5-40℃）、濕度（≤85%）是否符合標準，檢查通風口是否堵塞。
- 使用激光干涉儀檢測導軌直線度，誤差需≤0.005mm/m。
部件級診斷
- 防護罩檢查：拆卸后清理軌道，用千分表測量平行度，偏差超過0.02mm需調整或更換。
- 傳感器測試：通過數控系統診斷界面讀取傳感器信號值，與標準值對比（如光電傳感器正常輸出為5V±0.1V）。
- 線路檢測：使用兆歐表檢查安全回路絕緣電阻，低于1MΩ需排查線路破損。
系統級驗證
三、修復與預防策略
精準修復方案
- 導軌防護優化：改用不銹鋼防護罩并加裝自動吹掃裝置，某企業實施后故障率下降76%。
- 傳感器升級：替換為IP67防護等級產品，配套防油罩，使用壽命延長3倍。
- 線路改造：對低洼區域引接線改用地下電纜敷設，消除短路風險。
預防性維護體系
- 三級保養制度：
- 每日：清潔導軌、檢查潤滑油位；
- 每周：測試安全功能、緊固電氣接頭；
- 每月：更換密封條、校準傳感器。
- 備件管理：建立關鍵部件（如安全光幕、限位開關）庫存預警機制，確保響應時間≤4小時。
三線軌立加的防護與安全系統故障需以“預防為主、精準修復”為原則。企業可通過建立標準化排查流程、升級防護部件、引入智能監測技術，構建設備全生命周期管理體系，最終實現降本增效與安全生產雙贏。
