軸類零件數控加工全流程精解：從工藝設計到精度控制實戰指南

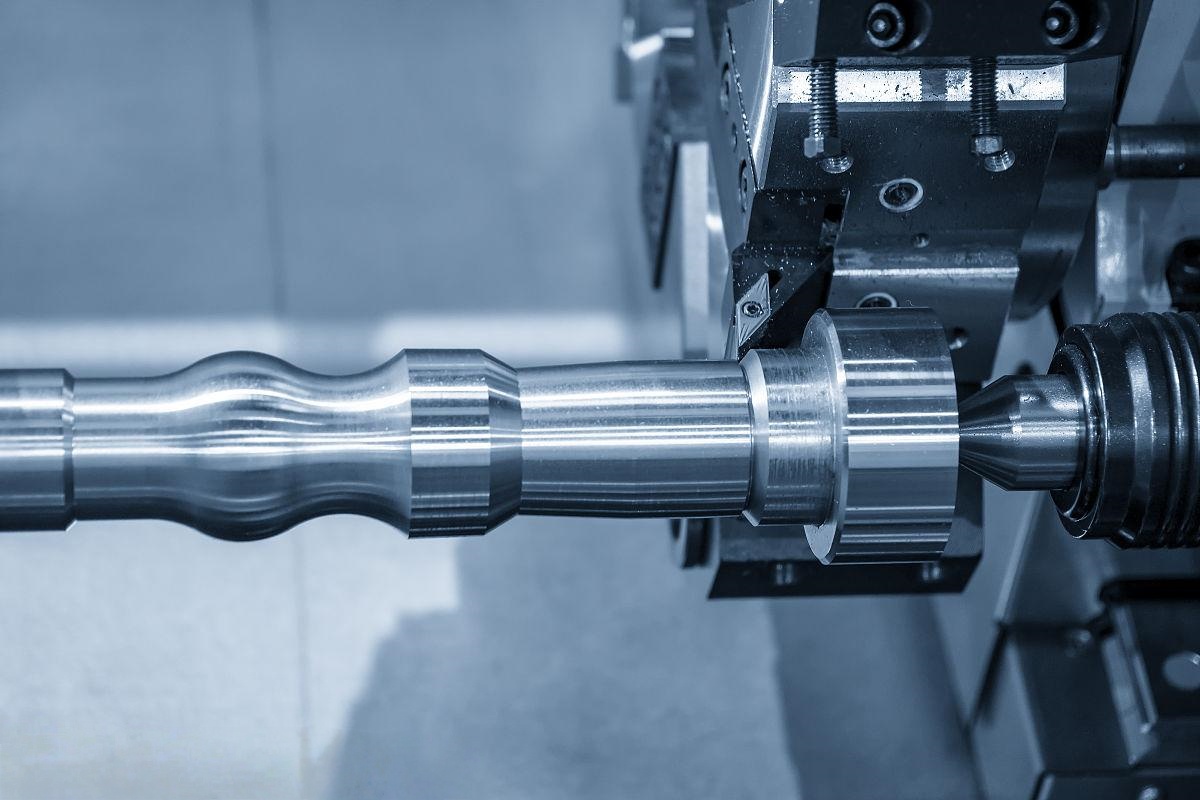

在高端裝備制造領域，軸類零件的加工精度直接決定著傳動系統的服役性能與可靠性。本文系統梳理數控加工全流程關鍵技術要點，為工藝工程師提供可落地的解決方案。
一、工藝設計核心參數規范
科學計算是精度保障的前提，加工前必須確認以下關鍵參數體系：
1. 幾何參數體系
錐度比(C)：0.2(ISO標準錐度)
。圓錐軸向長度(L)：25±0.02mm
。大端直徑(D)：30h7(基準尺寸)
。小端直徑：25h9(通過公式d=D-CxL精確計算)
2. 材料工藝性選擇
優選45#調質鋼(中55x120mm)
?？估瓘?qiáng)度≥600MPa
。切削性能指數Kv≥0.8
二、裝夾工藝方案設計
"三分加工，七分裝夾"的行業準則：
1. 基準定位方案
。主夾具：液壓三爪自定心卡盤(重復定位精度≤0.01mm)
。輔助定位：尾座頂尖(配合跳動≤0.005mm)
2. 工藝基準轉換要點
。調頭加工時采用：
。杠桿千分表找正(精度0.002mm)
。電解銅皮防護(厚度0.1-0.3mm)
。夾緊力控制：20-30N·m(需做變形量驗證)
三、分級加工工藝路線
漸進式精度控制策略：
| 工序階段 | 加工目標 | 余量控制 | 尺寸公差 |
| 粗加工 | 去除90%余量 | 單邊2-3mm | IT12-IT11 |
| 半精加工 | 形成精基準 | 單邊0.5mm | IT9-IT8 |
| 精加工 | 最終成型 | 單邊0.1mm | IT7-IT6 |
關鍵工藝節點：
1. 左端加工：夾持35mm長度段，完成錐面(Ra1.6)、R2圓弧過渡
2. 右端加工：總長52mm控制，包含：
。退刀槽(寬3±0.1mm)
。M24x1.5螺紋(中徑公差帶6g)
四、刀具系統優化方案
高精度刀具管理系統：
1. 刀具選型矩陣
| 加工類型 | 刀片材質 | 刀尖圓弧 | 主偏角 |
| 粗車 | YW2 | R0.8 | 95° |
| 精車 | YT15 | R0.4 | 35° |
2. 切削參數黃金組合
markdown
1粗加工域:
2 -ap=2.5mm
3-f=0.3mm/r
4 -vc=150m/min
5
6 精加工域:
7 -ap=0.15mm
8 -f=0.08mm/r
9 -vc=250m/min
五、工藝標準化建設
質量可追溯體系：
1. 刀具壽命管理卡(記錄切削長度、磨損VB值)
2. 工藝驗證報告(含首件三坐標檢測數據)
3. 防錯控制計劃(關鍵尺寸SPC控制圖)
技術總結
軸類零件數控加工是系統工程，需要建立"參數計算→裝夾設計→工藝規劃→刀具管理一質量監控"的閉環控制體系。掌握本文技術要點，可將加工效率提升30%以上，廢品率控制在0.5%以內。
